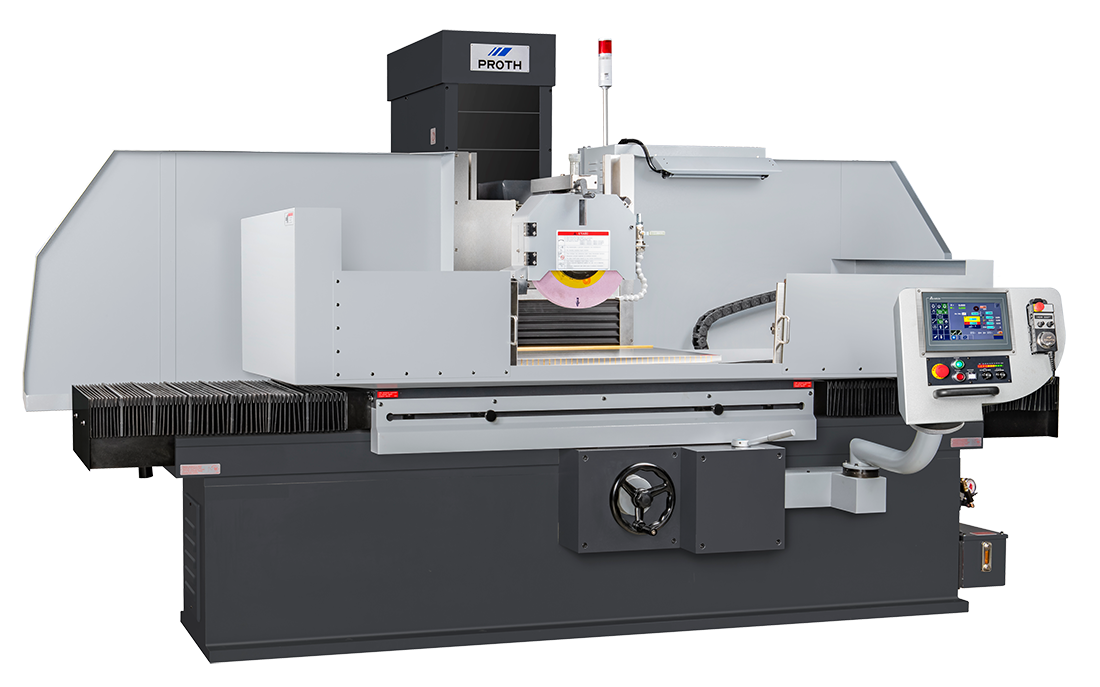

PSGC-50100AHR / PSGC-50120AHR / PSGC-50150AHR
- 首頁
- 產品
- 中型立柱式平面磨床PSGC系列
- PSGC-50100AHR / PSGC-50120AHR / PSGC-50150AHR
- 描述
- 規格
- 選配
| 左右滑道 | 前後滑道 | 左右進給 | 前後進給 | 上下進給 | 上下自動進給 |
|---|---|---|---|---|---|
| 雙V滑道 | 雙V滑道 | 油壓驅動 | 自動操作 | 快速進給 | 選擇配備 |
- 工作台左右滑道完全由人工鏟花完成，以獲致完美之接獨面，並確保最高精度。
- 工作台左右滑道長度遠長於台面之長度(一般均為等長)而與工作台長度相等，如此工作台於高速運動中不會發生扭曲變形而失去精度。
| 規格 / 型號 | PSGC | |||
|---|---|---|---|---|
| 50100AHR | 50120AHR | 50150AHR | ||
| 加工能力 | 最大行程(寬x長) | 560x1150mm | 560x1350mm | 560x1650mm |
| 工作台面至主軸中心距離 | 700mm | |||
| 研磨面積 | 500x1000mm | 500x1200mm | 500x1500mm | |
| 左右進給 | 工作台左右速度(60Hz) | 1-25m/min | ||
| 前後進給 | 進給量(近似值) | 0.1-15mm/feed | ||
| 速度(近似值)(50/60Hz) | 2000mm/min(50Hz),2400mm/min(60Hz) | |||
| 手輪一轉 | 5mm | |||
| 手輪一刻度 | 0.02mm | |||
| 上下進給 | 速度(近似值)(選擇配備)(50Hz) | 400mm/min | ||
| 電子手輪一轉 | 0.1mmx1/x5/x10 | |||
| 電子手輪一刻度 | 0.001mmx1/x5/x10 | |||
| 砂輪 | 尺寸(外徑x寬x内徑) | 355x50x127mm | ||
| 轉速(50/60Hz) | 1500/1800r.p.m. | |||
| 馬達 | 主軸馬力 | 7.5(11)kW/10(15)HP | ||
| 油箱馬力 | 3.7kW/5HP | |||
| 重量 | 淨重 | 5800kg | 6100kg | 7000kg |
| 毛重 | 6900kg | 7500kg | 8500kg | |
| 機械尺寸 | (長 x 寬 x 高)(m) | 3.2x2.7x2.96 | 4x2.7x2.96 | 4.7x2.7x2.96 |
備註說明:
- 本公司隨時進行研究改進，因此將隨時更改機械之設計規格尺寸及結構，本規格僅供參考。
- 機械因選購配件的不同，其外觀將與內頁圖片稍有差異。
- ( )為特殊規格，其他特殊規格可另議。
- 展圖含選擇配件。
法蘭
角度成型器
手動式平行整輪 (除PSGO系列以外)
上下/前後微調裝置
濕式冷卻裝置
水準器式平衡台
電固/永固磁鐵夾定器
過濾紙式附/不附磁鐵冷卻裝置
濕式附磁鐵冷卻裝置
可傾式電固/永固磁鐵夾定器
手動式平行整輪 (適用於PSGO系列)
乾濕兩用吸塵器(PSGC)
兩軸自動平行整輪： 前後一般馬達 + 上下走進馬達
1.視窗型前防濺檔板 2.後防濺檔板
冷凍機
油霧回收機
