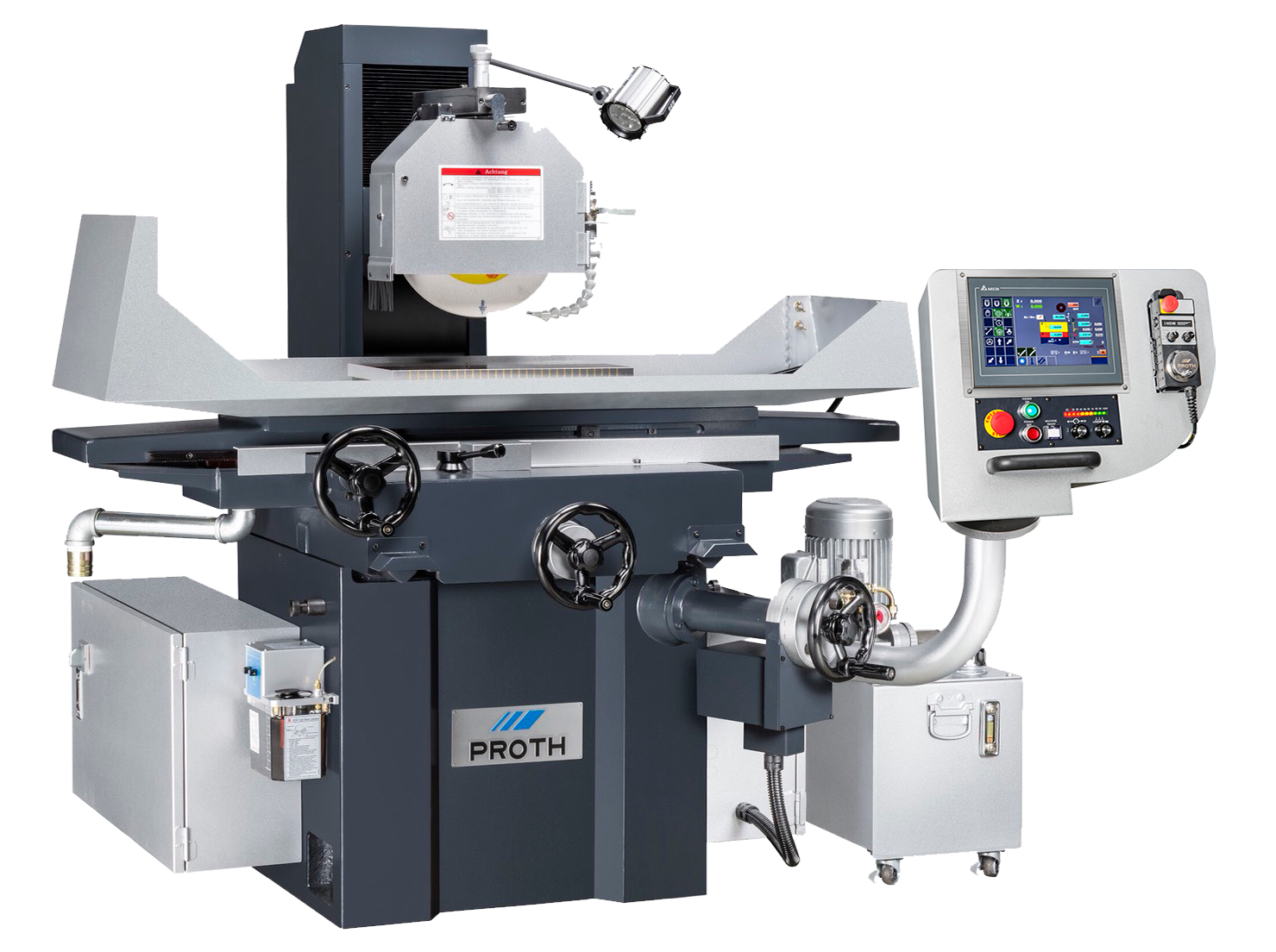

PSGS-2550AH / PSGS-3060BH / PSGS-4080AHR
- 首頁
- 產品
- 小型鞍座式平面磨床PSGS系列
- PSGS-2550AH / PSGS-3060BH / PSGS-4080AHR
- 描述
- 規格
- 選配
| 左右滑道 | 前後滑道 | 左右進給 | 前後進給 | 上下進給 | 上下快速進給 | 上下自動進刀 |
|---|---|---|---|---|---|---|
| 雙V滑道 | 雙V滑道 | 油壓驅動 | 自動操作 | 手動操作 | 選配/標配 | 選配/標配 |
- 工作台左滑道完全由人工鏟花完成，以獲致完美之接獨面，並確保最高精度。
| 規格 / 型號 | PSGS | ||||
|---|---|---|---|---|---|
| 2550AH | 3060BH | 4080AHR | |||
| 加工能力 | 最大行程(寬x長) | mm | 280x600 | 340x700 | 460x900 |
| 工作台面至主軸中心距離 | mm | 500 | 600 | ||
| 研磨面積 | mm | 250x500 | 300x600 | 400x800 | |
| 左右進給 | 工作台左右速度(60Hz) | m/min | 1-25(0.3-25) | ||
| 前後進給 | 進給量(近似值) | mm/feed | 0.1-10 | ||
| 速度(近似值) | mm/min | 1000 | |||
| 手輪一轉 | mm | 4 | |||
| 手輪一刻度 | mm | 0.02 | |||
| 上下進給 | 速度(近似值)(選擇配備)(50Hz) | mm/min | 220 | ||
| 手輪一轉 | mm | 1 | |||
| 手輪一刻度 | mm | 0.005 | |||
| 砂輪 | 尺寸(外徑x寬x内徑) | mm | 355x25x127 | 355x38x127 | |
| 轉速(50/60Hz) | r.p.m. | 1500/1800 | |||
| 馬達 | 主軸馬力 | 2.2kW/3HP | 3.7kW/5HP | 3.7(5.6)kW/5(7.5)HP | |
| 油箱馬力 | 0.75KW/1HP | 2.2KW/3HP | |||
| 重量 | 淨重 | kg | 1350 | 1900 | 2800 |
| 毛重 | kg | 1700 | 2500 | 3400 | |
| 機械尺寸 | 長x寬x高 | m | 1.7x1.87x1.8 | 1.95x1.95x1.9 | 2.55x2.1x1.9 |
備註說明:
- 本公司隨時進行研究改進，因此將隨時更改機械之設計規格尺寸及結構，本規格僅供參考。
- 機械因選購配件的不同，其外觀將與內頁圖片稍有差異。
- ( )為特殊規格，其他特殊規格可另議。
- 展圖含選擇配件。
法蘭
角度成型器
手動式平行整輪 (除PSGO系列以外)
上下/前後微調裝置
濕式冷卻裝置
水準器式平衡台
電固/永固磁鐵夾定器
過濾紙式附/不附磁鐵冷卻裝置
濕式附磁鐵冷卻裝置
可傾式電固/永固磁鐵夾定器
手動式平行整輪 (適用於PSGO系列)
乾濕兩用吸塵器(PSGC)
兩軸自動平行整輪： 前後一般馬達 + 上下走進馬達
1.視窗型前防濺檔板 2.後防濺檔板
冷凍機
油霧回收機
