| 左右滑道 | 前後滑道 | 左右進給 | 前後進給 | 上下進給 | 上下快速進給 | 上下自動進給 |
|---|---|---|---|---|---|---|
| 雙V滑道 | 雙V滑道 | 液壓驅動+电磁閥 | 伺服控制 | 伺服控制 | 選配/標配 | AD1自動進给(觸控式螢幕) |
- 工作台左右滑道完全由人工鏟花完成，以獲致完美之接獨面，並確保最高精度。
- 工作台左右滑道長度遠長於檯面之長度(一般均為等長)而與工作台長度相等，如此工作台於高速運動中不會發生扭曲變形而失去精度。

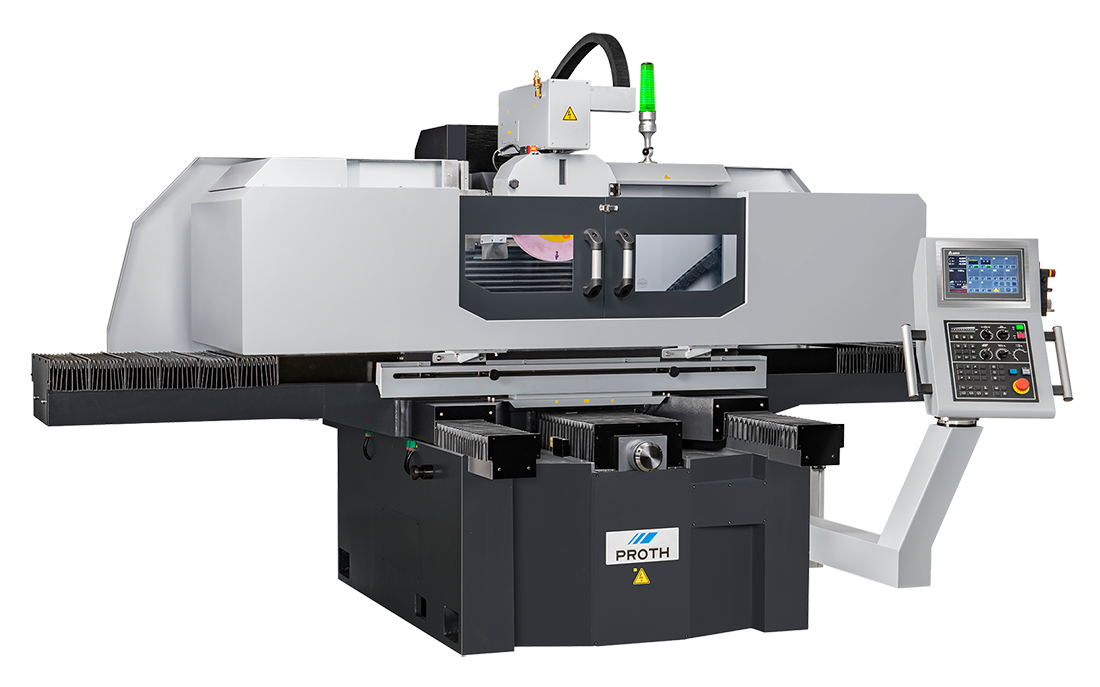

| 規格 / 型號 | PSGS | |||
|---|---|---|---|---|
| 3060N | 4080N | |||
| 加工能力 | 最大行程 (寬x 長) | mm | 340x700 | 460x900 |
| 工作台面至主軸中心距離 | mm | 560 | 600 | |
| 工作台面至砂輪之最大高度 | mm | 382 | ||
| 研磨面積 | mm | 300x600 | 400x800 | |
| 左右進給 | 工作台左右速度 | m/min | 1-25 | |
| 前後進給 | 進給量(近似值) | mm/feed | 0.1-10 | |
| 速度 | mm/min | 1000 | ||
| 電子手輪(MPG)一轉 | 0.1mm x1/x5/x10 | |||
| 電子手輪(MPG)一刻度 | 0.001mm x1/x5/x10 | |||
| 上下進給 | 速度 | mm/min | 300 | |
| 電子手輪(MPG)一轉 | 0.1mm x1/x5/x10 | |||
| 電子手輪(MPG)一刻度 | 0.001mm x1/x5/x10 | |||
| 砂輪 | 尺寸(外徑x寬x內徑) | mm | 355x38x127 | |
| 轉速(50/60Hz) | r.p.m. | 1500/1800 | ||
| 馬達 | 主軸馬力 | 3.7kW/5HP | ||
| 前後/上下伺服馬達 | 0.75kW/1HP | |||
| 油箱馬力 | 0.75kW/1HP | 2.2kW/3HP | ||
| 重量 | 淨重 | kg | 2500 | 4300 |
| 毛重 | kg | 3000 | 5000 | |
| 機械尺寸 | 長 x 寬 x 高 | m | 2.91x2.05x2.2 | 3.5x2.68x1.95 |
備註說明:
- 本公司隨時進行研究改進，因此將隨時更改機械之設計規格尺寸及結構，本規格僅供參考。
- 機械因選購配件的不同，其外觀將與內頁圖片稍有差異。
- ( )為特殊規格，其他特殊規格可另議。
- 展圖含選擇配件。
法蘭
角度成型器
手動式平行整輪 (除PSGO系列以外)
上下/前後微調裝置
濕式冷卻裝置
水準器式平衡台
電固/永固磁鐵夾定器
過濾紙式附/不附磁鐵冷卻裝置
濕式附磁鐵冷卻裝置
可傾式電固/永固磁鐵夾定器
手動式平行整輪 (適用於PSGO系列)
乾濕兩用吸塵器(PSGC)
兩軸自動平行整輪： 前後一般馬達 + 上下走進馬達
1.視窗型前防濺檔板 2.後防濺檔板
冷凍機
油霧回收機
